Е-1 Реле максимального струму і мінімальної напруги

Реле максимального струму і мінімальної напруги

1.Основні типи реле

2.Способи управління та організація захисту реле

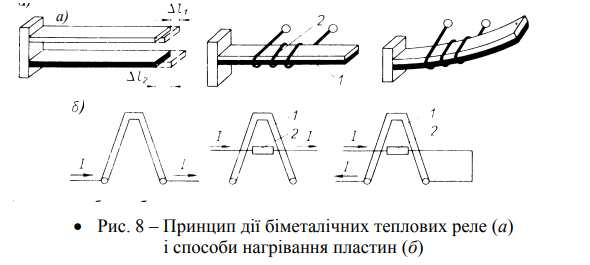

  1. Теплове реле – реагує на величину струму, що протікає нагрівальним елементом НЕ, який включається в коло струму навантаження Iнг. Що більший цей струм, то вища температура нагрівання НЕ – 2 [рис. 8], котра передається консольній закріпленій біметалічній пластині 1. Вона складається з двох шарів: металу з високим температурним коефіцієнтом лінійного розширення і металу з низьким коефіцієнтом. При нагріванні пластина 1 згинається.         Вимірювальні пристрої реле включають до електричнлої схеми установки. Струмові реле реагують на величину струму, що протікає по обмотці. Реле напруги спрацьовують, якщо контрольована напруга стане вище (реле максимальної напруги) чи нижче заданої (реле мінімальної напруги). Реле потужності реагують на зміну потужності, реле напрямку енергії – на зміну напрямку потоку електричної енергії.

 2.Способи управління та організація захисту реле

Домашнє завдання: опрацювати матеріал, коротко законспектувати , переглянути відеофрагмент
